1 概述
企業、工廠、事業單位等，需要擁有簡單實用的無線網絡，能夠為經營、管理、后臺、生產、安全等方面，同時為辦公、服務、教學、研究、醫療、娛樂、物流、財務、保安等應用，提供無線網絡通信系統。對無線網絡系統的需要，分析起來普遍包括：安裝簡單，組網便捷，管理靈活，性能優秀，穩定可靠，可擴展服務，成本經濟等等。滿足這些特點和需要的無線網絡系統，既易于部署實現，又符合實用需要，管理維護投入低，同時還是促進營銷和盈利的有力工具。
從應用方面分析，無線網絡提供無線接入和無線傳輸應用。無線接入包括：筆記本電腦、平板電腦、手機等終端通信，液晶電視、打印機、投影機等辦公通信，PoS收款機、廣告屏幕、售貨機、無線攝像機等專用通信。無線傳輸則采用室外型網橋，實現視頻監控，駕校考試，無線骨干網絡，門禁和RFID，工業設備傳輸等。無線網絡還可與其它軟/硬件系統結合，有力的支持促進企業推廣銷售，拓展服務和業務。
2 項目需求及設備選型
2.1 項目需求分析
石油是我國重要的能源資源，油田的采油井和儲油罐大都分布在野外，抽油機連續不斷的正常運行、儲油罐的安全存儲與企業的經濟效益息息相關。對采油井和儲油罐工作狀態尤其是安全問題的實時監控一直是生產作業單位一項重要和困難的內容。利用智能視頻監控系統，地面或中心監控人員不僅可以直接對油井情況進行實時監控，直觀的監視和記錄油井工作現場的安全生產情況；通過智能視頻分析對人員非法闖入等行為進行分析，能夠對周界及油井的重點區域起到有效的事前防范作用，能及時發現事故苗子，防患于未然，也能為事后分析事故提供有關的第一手圖像資料。最終實現油井24小時無人值守的監控方式，以保證采油井和儲油罐不會因復雜的工作狀況工作人員的違章操作、不法分子的蓄意破壞等的影響，造成不必要甚至是巨大的損失。因此視頻監控系統已經是現代油井安全生產監控系統的重要組成部分。
根據在甲方現場調研，應用環境在油區辦360度分布著采油設備。了解應用環境為固定方式遠程無線視頻監控進行使用，采用無線基站，無線網橋覆蓋應用場所，覆蓋要求滿足網橋與基站的鏈接，應用業務主要以視頻為主，在架設的覆蓋專網內承接70余個視頻監控的應用，基站架設可以靈活、高效的實現數據，視頻實時傳輸，網絡穩定可靠、安全保密，同時大大減少施工量和施工難度，降低投入成本，也有效降低了今后的管理和維護成本。
鑒于近年來無線通訊技術的發展迅速，老一代802.11a設備已經無法滿足日益增長的帶寬需求，54M無線傳輸設備已經成為越來越多的高清視頻的傳輸的瓶頸所在。技術升級，勢在必行！
經過詳細分析，無線網絡系統應具備如下特點：
便捷性：只要選取建筑物室內合適的位置就可架設，采用4臺定向天線組合成全向天線陣列模式，不需要調整任何角度，信號以無線電波的方式傳輸。
穩定性：具備電信級的穩定，保證良好的網絡通信質量，保證無線網絡系統的長期穩定運行。
安全性：支持WEP、WPA、WPA2、802.1x、RADIUS等豐富的加密方式，保證網絡通信的安全，保證用戶安全性。
高質量：采用高質量無線產品，保證室內的傳輸質量，以及具有很強的抗干擾能力和穿透能力，保證用戶的網絡帶寬，滿足用戶的各種網絡應用。
維護性：可方便快捷的進行管理維護，配置和軟件升級。
經濟性：無線網絡系統可通過盡量少的Wi-Fi蜂窩基站，而取得最讓用戶滿意的網絡接入效果，有較高的經濟型。
2.2 設計原則
本建議方案的最終目的是，為用戶提供一個安全的、高效的、先進的、適用的、經濟的、信息交換網絡，保證用戶在信息管理系統的基礎上健康、高速、有效、穩步地向前發展。
根據用戶的具體情況，在網絡設計中應遵循下列原則：
先進性原則
采用先進的設計思想，選用先進的網絡設備，使網絡在今后一定時期內保持技術上的先進性。
開放性原則
網絡設計及網絡設備選型遵從國際標準及工業標準，使網絡具有高度的開放性和所提供設備在技術上的兼容性。
可伸展性原則
網絡設計在充分考慮當前情況的同時，必須考慮到今后較長時期內業務發展的需要，留有充分的升級和擴充的可能性。充分利用現有通訊微波資源，為以后擴充到更高速率提供充分的余地。另一方面，還必須為網絡規模的擴展留有充分的余地。
安全性原則
網絡系統的設計必須貫徹安全性原則，以防止來自網絡內部和外部的各種破壞。貫徹安全性原則體現在以下方面：
1、 設備采用的是擴頻技術；
2、 提供了射頻通道的加密；
3、 用戶可以通過設置自己的網橋或另加獨立加密設備實現更高的安全性；
4、 網絡內部對資源訪問的授權、認證、控制以及審計等安全措施：
5、 防止網絡內部的用戶對網絡資源的非法訪問和破壞。
可靠性原則
網絡系統的設計必須貫徹可靠性原則，使網絡系統具有很高的可用性。可靠性原則體現在以下方面：
1、 選用技術先進、成熟高可靠性的網絡設備；
2、 系統增益儲備高；
3、 鏈路的可維護性好；
可管理性原則
網絡系統應具有良好的可管理性，使得網絡管理人員能方便及時地掌握諸如網絡拓撲結構、網絡性能統計、網絡故障等信息，能簡便地對網絡進行配置和調整，確保網絡工作在良好狀態。
2.3 設計遵守規范
IEEE802.11系列標準
國際以太網標準ISO/IEC8802-3
國際以太網標準ANSIX3T89.5FDDI
國際布線標準ISO/IEC11801
國家布線標準CECE89:9
中華人民共和國衛生部頒發的“環境電磁波衛生標準”
現場勘察數據及測試數據。
2.4 無線網絡產品優勢
優秀無線性能
802.11n2×2:2MIMO技術/2.4GHz和5GHz寬頻/優秀抗干擾技術/接收靈敏度達-102dBm/兼容性佳
質量穩定可靠，符合IP-67
工業級水平設計的產品/長期運行穩定可靠/設備符合IP-67/適應各類室內室外苛刻環境
無線云網管，便捷靈活組網
無線產品統一管理/服務器ßàWeb瀏覽器架構，靈活組網管理/Web界面簡潔、實用、易于掌握/完全軟件架構
安裝簡單方便，適合各類用戶
便捷安裝配件/非專業人員安裝/WDS無線組網靈活
擴展服務，提升價值
集成Portal服務，定制化Web頁面/高密度用戶接入/Wi-Fi語音電話通信/無縫漫游傳輸
產品涵蓋全，應用面廣
辦公商場教育酒店娛樂醫療景區交通
石油煤物流市政建筑工業
2.5 二代核心技術
新技術主要從基站覆蓋范圍、接入用戶密度、射頻干擾處理、用戶業務保證四個方面改善無線通信系統的性能及用戶體驗。
3 無線網絡方案
3.1 方案設計
本次油區辦視頻監控網絡改造方案，更新涉及區域廣，充分利用原有舊設備，一代產品充分結合第二代無線通訊設備平滑過渡，從而優化無線通訊網絡整體帶寬，滿足油區高清視頻傳輸目的，從而為達到更好的視頻傳輸效果，對采油區實施嚴密監控。本階段方案改造無線產品均屬于802.11a協議設備，為此考慮未來3-4年802.11a客戶端設備逐漸更換802.11an設備，可通過固件升級模式改為網橋機制，從而通過云網管系統進行統一管理。
本次方案將整體區域劃分為5大區域，油井監控70點位計算。將原有油區辦中心基站，網橋在部分點區域補點使用。另外每個區域采用3臺90度扇區無線網橋組合成360°廣角覆蓋。在每區域的鏈路匯聚至該區域匯聚點后傳至新中心點。區域內的每接入點采用智能基站設備傳輸至匯聚點，匯聚點至中心點采用千兆設備傳輸。具體如下如所示：
總體分區示意圖
本著節約成本，優化方案的原則，原有的高性能、高帶寬設備，如網橋、一代基站等依然保持使用。結合二代設備，從而對鏈路的整體優化。
3.2 改造設計思路
油區辦主體無線通訊設備有設備5臺設備，2臺全向基站，3臺120度基站，點對點網橋設備組成。原有設備特性覆蓋面積廣，采用802.11a協議，設備協商速率54M頻寬，吞吐量基本在25M~30M之間，頻寬相對較窄。通過本次改造移機后主要負責各區域超出半徑6公里遠距離無線客戶端設備進行匯聚，接入量有單臺設備接入15臺遠程客戶端改造為接入5~6路高清圖像。
在空間鏈路設計，根據高頻無線鏈路特性。原有無線客戶端網橋采用協議802.11a的設備與802.11an設備鏈接，頻寬會大大影響802.11an基站設備吞吐量。為此在改造中原有部分802.11a的網橋設備需要進行調整，根據鏈路現場對設備進行調試，部分如果距離較遠需要采用網橋40M頻寬設備進行接入。
優化后當前各點視頻每路帶寬碼流為256k，升級至802.11n設備后，每路視頻可提高至最低2M~4M每路帶寬。通過網管系統集中管理個區域一代和二代設備。通過骨干鏈路的優化及配置大大提高了油區辦現場執法的依據。
現場根據點位分布，在不影響整體無線監控設備使用狀態下進行選點測試。
3.2.1 各區域方案設計
通過鏈路優化分析，整體油區辦可劃分五個區域進行覆蓋，并通過高帶寬骨干鏈路集中回傳到新中心，并根據未來井數增加留有鏈路冗余。
3.2.2 A區域鏈路改造設計
匯聚點A的概況如下圖所示，該區域采用原有無線客戶端設備原有無線設備網線連接視頻攝像頭，該網橋通過無線方式連接至匯聚點的千兆基站設備。匯聚點A共使用3臺定向天線及1臺原有實現360度全向覆蓋，該區域共計接入點位8個，每路視頻按2M~4M帶寬統計，100M傳輸鏈路可以很好滿足需求。該區域連接新中心點的骨干傳輸設備使用1臺網橋，該網橋為千兆網橋，保證傳輸帶寬及擴容。
匯聚點A無線覆蓋圖示
匯聚點A鏈路清單：
|
點位 |
距離(KM) |
建議設備 |
|
A-D69 |
9.15 |
原有 |
|
A-D132 |
2.93 |
原有 |
|
A-DG671-6 |
3.1 |
原有 |
|
A-D677 |
2.74 |
原有 |
|
A-北空 |
4.79 |
原有 |
|
A-D211 |
5.88 |
原有 |
|
A-GS1 |
8.51 |
原有 |
|
A-DGC23 |
8.1 |
原有 |
|
D131X4（匯聚點1） |
回傳新中心，基站覆蓋 |
新裝 |
|
原有 |
||
|
新裝 |
3.2.3 B區域鏈路改造設計
匯聚點B的概況如下圖所示，該區域采用原有無線客戶端設備設備有線連接視頻攝像頭，無線客戶端設備通過無線方式連接至的千兆基站設備，匯聚點B共使用2臺120°定向天線智能基站及1臺原有實現360度全向覆蓋實現覆蓋。該區域共計點位5個，每路視頻按2M~4M帶寬統計，100M傳輸可以很好滿足需求。該區域的連接新中心點的主鏈路傳輸網橋采用之前使用的千兆網橋，上傳鏈路。原油區辦中心與新監控中心為保證回傳鏈路通過一對網橋進行回傳，在視頻點播機制，需要配合油區辦視頻轉發服務器進行轉發，從而不會影響整體鏈路帶寬。通過設計油區辦提供良好可靠的視頻監控圖像。

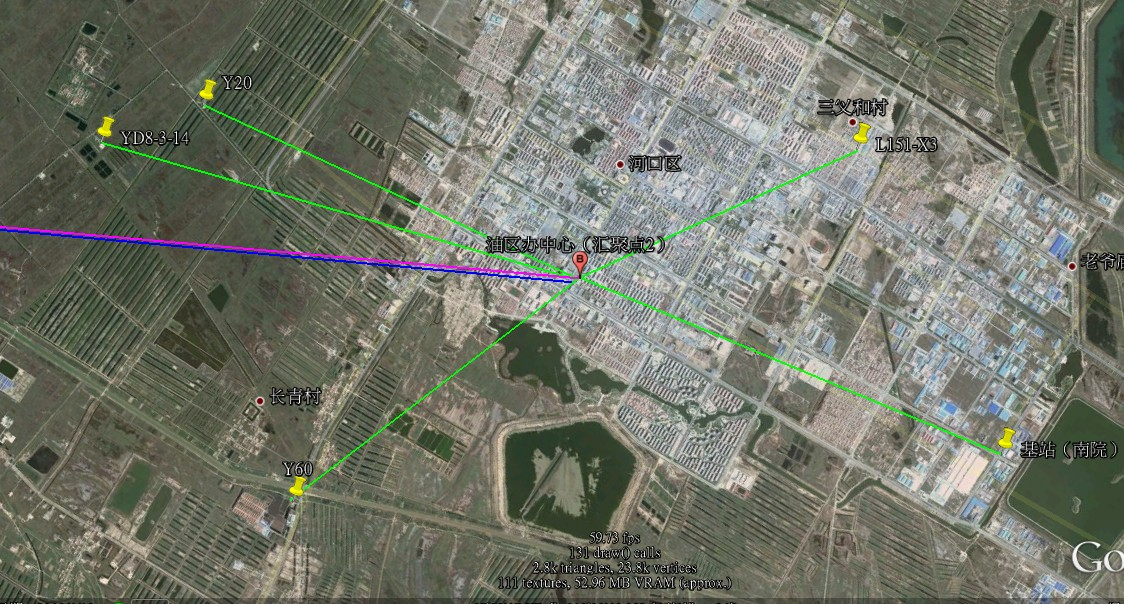

匯聚點B無線覆蓋圖示
匯聚點B鏈路清單：
|
點位 |
距離(KM) |
建議設備 |
|
B-YD8-3-14 |
5 |
原有 |
|
B-Y20 |
4.17 |
原有 |
|
B-Y60 |
3.7 |
原有 |
|
B-L151-X3 |
3.1 |
原有 |
|
B-基站南院 |
4.59 |
原有 |
|
油區辦辦公樓（匯聚2） |
回傳新中心，基站覆蓋 |
新裝 |
|
新裝 |
||
|
原有 |
||
|
原有 |
3.2.4 C區域鏈路改造設計
匯聚點C的概況如下圖所示，原有無線客戶端設備設備有線連接視頻攝像頭，無線客戶端設備通過無線方式連接至的千兆網橋基站設備，匯聚點B共使用3臺90°定向天線智能基站及1臺原有網橋實現360度全向覆蓋實現覆蓋，該區域共計點位13個，每路視頻按2M~4M帶寬統計，100M傳輸網橋可以很好滿足需求。該區域連接中心點的骨干傳輸設備使用網橋回傳，該網橋為千兆網橋，保證傳輸帶寬。

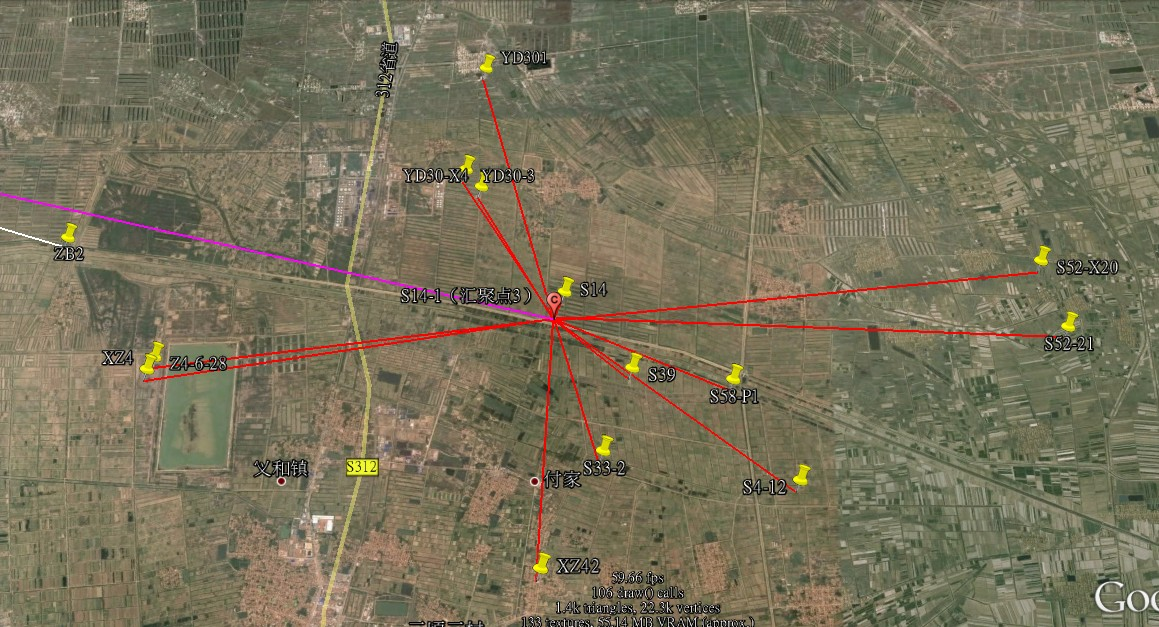

匯聚點C無線覆蓋圖示
匯聚點C鏈路清單：
|
點位 |
距離(KM) |
建議設備 |
|
C-Z4-6-28 |
5.31 |
原有 |
|
C-XZ4 |
5.35 |
原有 |
|
C-S14 |
0.23 |
原有 |
|
C-YD30-X4 |
2 |
原有 |
|
C-YD30-3 |
2.37 |
原有 |
|
C-YD301 |
3.71 |
原有 |
|
C-S39 |
1.28 |
原有 |
|
C-XZ42 |
3.4 |
原有 |
|
C-XZ42 |
2 |
原有 |
|
C-S58-P1 |
2.48 |
原有 |
|
C-S4-12 |
3.83 |
原有 |
|
C-S52-21 |
6.55 |
原有 |
|
C-S52-X2 |
6.41 |
原有 |
|
S14-1覆蓋 |
回傳新中心，基站覆蓋 |
新裝 |
|
原有 |
||
|
新裝 |
3.2.5 區域鏈路改造設計
匯聚點D的概況如下圖所示，原有無線客戶端設備P5、M5設備有線連接視頻攝像頭，無線客戶端設備通過無線方式連接至的千兆網橋基站設備，匯聚點B共使用3臺90°定向天線智能基站及1臺原有網橋實現360度全向覆蓋實現覆蓋，該區域共計點位10個，每路視頻按2M~4M帶寬統計，100M傳輸可以很好滿足需求。考慮某站與孤島遠端站有16公里，鏈路為調試通，可采用舊設備通過網橋進行無線鏈路傳輸，可以保證視頻圖像正常回傳。該區域連接中心點的骨干傳輸設備使用網橋，該網橋為千兆網橋，保證傳輸帶寬。

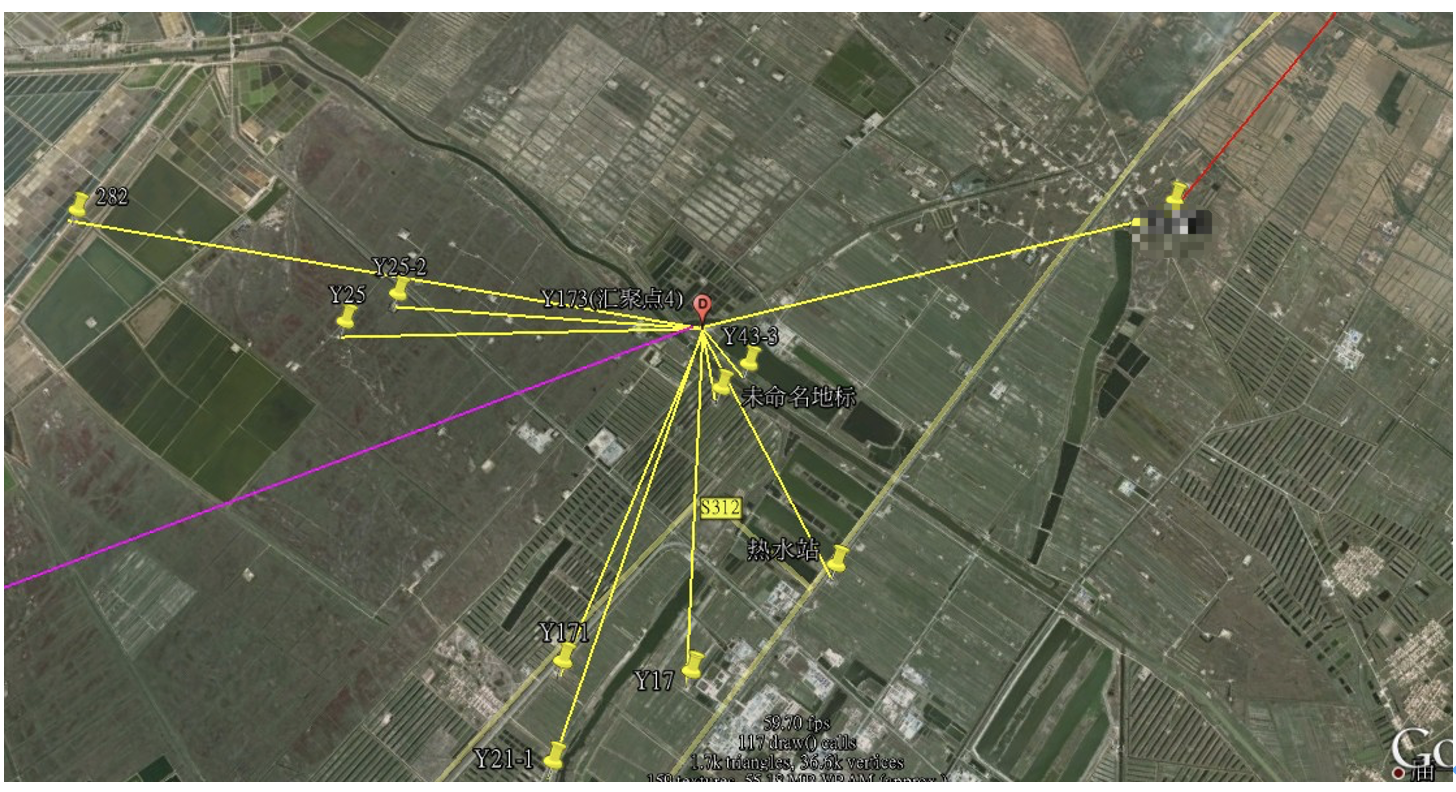

匯聚點D無線覆蓋圖示
匯聚點D鏈路清單：
|
點位 |
距離 |
建議設備 |
|
D-Y25-2 |
3.2 |
原有 |
|
D-Y25 |
3.72 |
原有 |
|
D- |
4.98 |
新裝 |
|
D-未命名 |
0.78 |
原有 |
|
D- |
|
新裝 |
|
D-Y43-3 |
0.68 |
原有 |
|
D-Y21-1 |
4.66 |
原有 |
|
D-Y171 |
3.73 |
原有 |
|
D-Y17 |
3.57 |
原有 |
|
D-282 |
6.83 |
原有 |
|
D-熱水站 |
2.89 |
原有 |
|
Y173覆蓋 |
|
新裝 |
|
原有 |
||
|
新裝 |
3.2.6 新中心區域鏈路改造設計
中心點概況如下圖所示，中心點采用原有無線客戶端設備P5、M5設備有線連接視頻攝像頭，無線客戶端設備通過無線方式連接至的千兆網橋基站設備，匯聚點共使用3臺90°定向天線智能基站及1臺原有實現360度全向覆蓋實現覆蓋，該區域共計點位10個，每路視頻按2M~4M帶寬統計，100M傳輸可以很好滿足需求。該區域連接中心點與油區辦大樓形成點播上傳鏈路傳輸設備使用千兆網橋網橋，通過在新中心點建設的50米通訊鐵塔，安裝4臺點對點與A、B、C、D各點的骨干鏈接，從而保證傳輸帶寬。

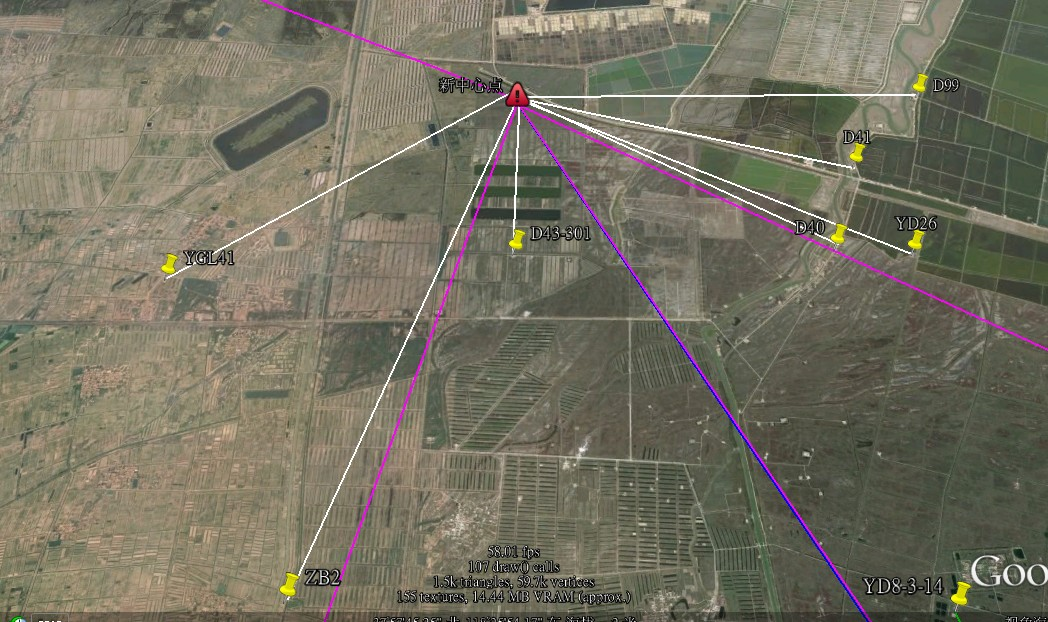

新中心點無線覆蓋圖示
新中心匯聚點鏈路清單：
|
點位 |
距離 |
建議設備 |
|
中-YGL41 |
5.97 |
原有 |
|
中-D43-301 |
3 |
原有 |
|
中-ZB2 |
8.38 |
原有 |
|
中-D40 |
5.35 |
原有 |
|
中-D41 |
5.15 |
原有 |
|
中-D99 |
6.1 |
原有 |
|
中-YD26 |
6.31 |
原有 |
|
新中心-A |
15 |
新裝 |
|
新中心-B |
14.2 |
原有 |
|
新裝 |
||
|
新中心-C |
15 |
新裝 |
|
新中心-D |
17 |
新裝 |
|
覆蓋 |
|
新裝 |
|
覆蓋 |
|
原有 |
|
網管 |
|
新裝 |

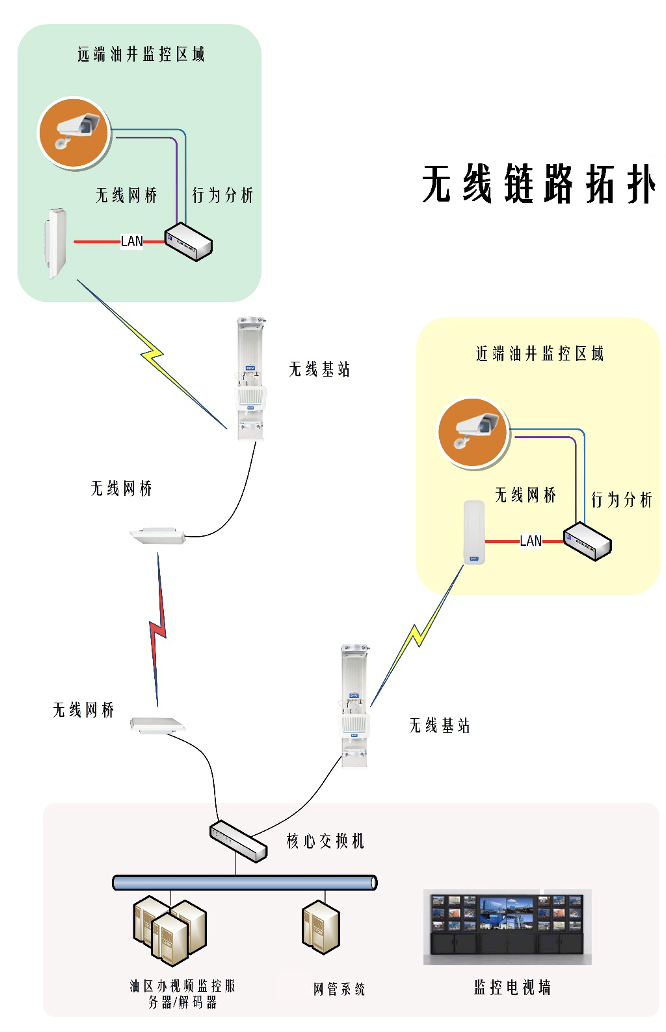

油區辦接入拓撲圖示
綜上所述，經過升級改造的視頻監控網絡在高清視頻傳輸能力上有很大的提升，并且本次設計方案為后期的點位擴容預留了空間，從而保證了該網絡的的高可用性，高可靠性。
3.3 方案配置清單
|
設備 |
型號 |
描述 |
數量 |
單位 |
備注 |
|
遠程智能基站 |
|
智能基站主設備，P67防護等級 |
|
臺 |
各區域匯聚節點網橋 |
|
遠程骨干上傳網橋 |
|
室外單頻點對點無線網橋設備 |
|
臺 |
各區域點上傳匯聚數據網橋 |
|
室外定向天線 |
|
含避雷器，連接饋線1.5米 |
|
面 |
可以避免多方干擾 |
|
室外客戶端網橋設備 |
|
|
可選 |
臺 |
配合基站，備用 |
|
室外客戶端網橋設備 |
|
|
可選 |
臺 |
骨干傳輸 |
|
無線云網管 |
|
|
|
|
集中管理設備 |
4 產品規格和性能
4.1 系列網橋產品概述及特點
系統概述：
室外無線高速網橋系列產品，為寬帶業務提供了優秀的點對點/點對多點傳輸解決方案。工作在ISM5GHz免許可頻段，使用私有網橋協議，安全性高。支持的數據傳輸速率高達300Mbps，抗干擾能力強。具備優秀的射頻性能，接收靈敏度高達-96dBm，輸出功率可達27dBm，內置高增益定向天線并可根據。支持遠距離傳輸，具備電信級產品的健壯性。易于安裝，具備網橋鏈路對通調試功能，有效的幫助用戶解決無線網絡安裝中最困難的調試問題。提供友好的配置界面，配置和維護簡單方便。
產品優勢：
l 獨有的射頻優化技術，保證中遠距聯網中的高帶寬、低時延以及傳輸穩定性；
l 采用私有網橋協議，其他5G設備無法掃現，提高數據安全性；
l 支持動態頻率選擇，干擾環境下自動選擇最佳通信信道，實時保證鏈路最優；
l 單、組播互轉技術，處于業內領先地位，對多媒體數據、視頻監控應用兼容性更佳；
l 多VLAN透傳，繼承原有網絡的VLAN及QoS等級劃分，保證重要數據優先傳輸；
l 中/英文界面，貼心的幫助菜單，用戶體驗好；
l 支持云網管系統的統一管理，可遠程批量操作；
l 專業高效的研發、生產隊伍，可深度客制化，市場響應能力快速；
4.2 系列網橋產品主要技術特點
4.2.1 動態功率控制
網橋設備可進行動態功率控制，通過增加功率支持無線空洞補償、通過降低功率避免點對多點接入情況下多遠端點設備之間的干擾。動態功率控制無需依賴網管。
4.2.2 上下行帶寬分配
網橋設備能夠對聯網鏈路的上下行帶寬進行手動調整，以應對不對稱傳輸（如：視頻監控）等特殊的應用場景下對單向數據流量的要求。
1.1.1 聯網安全性
網橋設備采用私有聯網協議，其他5GHz全頻段的無線設備或終端無法掃描到網橋發出的信號，保證傳輸數據的安全性。
4.2.3 VLAN透傳
網橋設備支持對多VLAN數據的透傳，并且可在每臺設備上對不同的VLAN劃分不同的QoS優先等級，保證多種業務應用的正常及網絡擁塞時高優先級數據的穩定傳輸。
4.2.4 動態頻率選擇（抗干擾）
網橋設備能夠自動監測周圍無線環境，自動選擇設置非干擾或者干擾最小的工作頻點。該自動選頻功能可以關閉和打開，在開啟狀態下，能夠手動對掃描周期、掃描次數、跳轉門限等進行設置。
4.2.5 可統一網管
網管接口采用SNMP、Syslog和FTP作為主要接口協議，可通過網管軟件進行自動發現、統一配置管理、批量固件升級等操作。
4.2.6 發射功率控制
支持1dB步進功率可調。
4.2.7 高接收靈敏度
網橋能達到-96dBm的接收靈敏度。
4.2.8 SSID命名多樣化
網橋SSID支持中、英文字符。
4.2.9 支持單、組播互轉
網橋設備支持單播轉組播及組播轉單播功能，保證視頻監控、數字多媒體信號傳輸時的網絡可靠性，有效解決多路視頻數據同時接入時，時延急劇增加，帶寬下降明顯等問題。
4.2.10 苛刻條件下正常工作
防塵防水要求滿足GB4208標準中定義的IP67等級。
4.2.11 工作模式轉換
網橋設備能夠在中心端（AU）、遠端接入點（RB）兩種工作模式間靈活切換。
4.2.12 鏈路命名
網橋設備能夠對無線橋接鏈路進行命名操作，在大量網橋組網或點對多點的情況下，方便根據鏈路名稱快速定位及故障排查。
4.2.13 聯網吞吐測試
網橋內置圖形化的打流測試軟件，能夠對網橋之間的聯網帶寬進行測試，實時了解網絡通信狀態。
4.3 室外扇區智能基站
產品概述
室外扇區智能基站，工作在2.4GHz和5GHz頻段，為用戶提供600Mbps無線帶寬，與802.11n技術相結合。扇區天線輸出功率達500mW，具有優秀的Wi-Fi射頻性能，無線通信更加高效，具備室外工業級可靠性，安裝和維護方便易行。我們致力于為中小企事業用戶提供高品質，專業化的優秀解決方案，簡單和實用的無線云網絡管理，業內領先的專業定制化產品和解決方案，協助廣闊領域中的企事業用戶解決無線通信的需要。
產品特點
802.11n2×2:2MIMO和優秀抗干擾技術結合
輸出功率達500mW
高增益2.4GHz扇區天線
高增益5GHz扇區天線
工業級高可靠性無線基站
無線云網絡管理
IPv4/IPv6雙協議
智能負載均衡，最大限度提高接入容量
無線入侵檢測/防御（WIDS/WIPS）
端點訪問控制策略，提高網絡整體安全性
方便堅固的安裝配件
IP-67防護
4.4 室外無線網橋
室外5GHz2x2無線網橋
產品概述
室外無線分體式網橋產品，為寬帶業務運營商提供了優秀靈活的無線傳輸解決方案。工作在ISM5GHz免許可頻段，使用私有網橋協議，安全性高。采用MIMO、OFDM及airX（空間自適應最佳通信）技術，支持的數據傳輸速率高達300Mbps，抗干擾能力強。具備優秀的射頻性能，接收靈敏度高達-96dBm，輸出功率可達27dBm，根據客戶需求靈活選擇外接天線。支持遠距離傳輸，具備電信級產品的健壯性。易于安裝，具備網橋鏈路對通調試功能，有效的幫助用戶解決無線網絡安裝中最困難的調試問題。提供友好的配置界面，配置和維護簡單方便。
產品特點
工作頻段：5GHz免許可頻段
MIMO、OFDM、airX技術
BHU私有網橋協議
輸出功率最高可達27dBm（500mW）
最高數據傳輸速率可達300Mbps
接收靈敏度最高可達-96dBm
加密：支持AES
動態頻率選擇(DFS)
支持組播與單播互轉
支持BMSCloud云網管系統管理
路由模式/橋接模式
主/備以太網接口10/100/1000M
支持上下行帶寬管理，支持QoS多媒體數據優化
支持VLAN透傳和VLAN標記
PoE供電，方便網絡靈活布局
支持IP67，滿足苛刻環境要求
4.5 室外型網橋
產品概述
無線網橋，為各類企事業用戶提供了性價比極佳的無線傳輸方案。工作在ISM5GHz免許可頻段，獨有研發的橋接通信協議，無線傳輸安全性高。采用MIMO2×2、OFDM及airX（空間自適應最佳通信）技術，無線傳輸速率高達300Mbps，抗干擾性能強。具有優秀的射頻性能，接收靈敏度高達-95dBm，輸出功率500mW，內置14dBi高增益、大角度天線。提供遠距離、多點間無線傳輸組網，具備良好的穩定性和可靠性。產品體積小，重量輕，易于安裝。無線網橋幫助用戶快速建立無線傳輸鏈路，便捷的完成設備調試。配置界面簡單直觀，管理維護方便。
產品特點
5GHz頻段
MIMO、OFDM、airX技術
獨有研發網絡橋接通信協議
輸出功率500mW（27dBm）
最高無線速率可達300Mbps
接收靈敏度最高可達-95dBm
AES鏈路加密
無線云網管
路由模式/橋接模式
主/備以太網接口10/100M
三級信號強度指示燈，無線鏈路對通調試信號指示
支持上/下行帶寬調節
支持QoS多媒體數據優化
支持VLAN
POE供電方式，供電輸出24V
IP-66防護等級，滿足苛刻環境要求
4.6 室外型網橋
產品概述
室外型網橋系列產品。分別工作在5GHz頻段，基于airX（空間自適應最佳通信）技術，遵循802.11an標準,具備優秀的射頻性能，輸出功率可達500mW，內置23dBi高增益天線。可配合系列室外型智能基站，組成高性能無線傳輸網絡，傳輸距離更遠，帶寬更高。同時室外型網橋還支持路由和網橋模式，并進行了多媒體數據鏈路優化。安裝和配置更為簡單，滿足各種環境的需要。
產品特點
5GHz頻段
802.11an標準
輸出功率最高可達500mW（27dBm）
最高速率可達300Mbps
接收靈敏度最高可達-100dBm
無線云網絡管理
支持WDS連接模式
路由模式/網橋模式
主/備以太網接口10/100M
三級信號強度指示燈，方便調試
QoS多媒體數據優化
支持IP-66防護
4.7 無線云網管系統
產品介紹
無線云網管系統，是一個簡便、實用且經濟的無線云網管系統。基于二層網絡可以自動發現所有®無線產品，通過標準HTTP,SNMP協議與設備進行交互以實現集中管理和維護，包括批量配置導入、導出，配置模板定制，批量版本升級等等，極大地節省了管理無線網絡和設備的時間和工作量。提供信息采集和性能統計功能可以如實的反應無線設備運行狀態和網絡動態數據，讓用戶很方便的完成無線網絡實施監控，緊急故障判斷和處理，日常管理信息采集與統計等工作。
無線云網管系統為企事業用戶提供了優秀的網管服務，幫助企事業用戶高效的管理和維護無線網絡，從而保持無線網絡的優秀服務品質，有效的降低成本，實現最佳效益。
產品優勢
統一網管：可以管理全部無線產品。基于產品統一架構的優勢，提供更高效、經濟和實用的無線網管。
最大可管理3000部®產品，滿足大規模無線網絡的管理和維護需要。
客戶端信息：統計客戶端豐富的工作狀態和傳輸信息。
自動發現：基于二層網絡協議實現設備發現和配置，®產品IP地址在同一網段或不同網段，都可以實現管理。
批量升級：支持產品批量升級，批量導入、導出，批量修改配置文件，修改IP地址，修改管理參數，大大降低設備管理、維護的強度和難度。
集中信息采集和性能統計，方便的實施無線網絡監控、緊急故障的判斷與處理。
